Como Dimensionar um DPS Para Proteger sua Rede Elétrica?

Um único raio a quilômetros de distância ou uma simples manobra na rede da concessionária podem gerar um surto elétrico capaz de queimar eletrodomésticos, sistemas industriais e equipamentos caríssimos em milissegundos.

A maioria das pessoas só descobre o que é um Dispositivo de Proteção contra Surtos (DPS) após acumular prejuízos financeiros gigantescos. No entanto, garantir a segurança do seu imóvel e das suas instalações não precisa ser um mistério técnico cheio de equações indecifráveis.

Se você quer aprender exatamente como dimensionar um DPS de forma correta, respeitando as normas técnicas e garantindo proteção total contra sobretensões transitórias, este guia completo vai direto ao ponto com tudo o que você precisa saber.

O que é um DPS e Por Que Ele é Indispensável no QDC?

O Dispositivo de Proteção contra Surtos (DPS) é um equipamento desenvolvido para detectar sobretensões transitórias na rede elétrica e desviar a corrente de surto para o sistema de aterramento antes que ela atinja os aparelhos conectados.

Diferente dos disjuntores convencionais — que protegem a fiação contra sobrecargas e curtos-circuitos, o DPS atua em velocidades extremamente altas (nanossegundos) para absorver ou desviar picos de tensão provocados por descargas atmosféricas (raios) ou chaveamentos da rede elétrica.

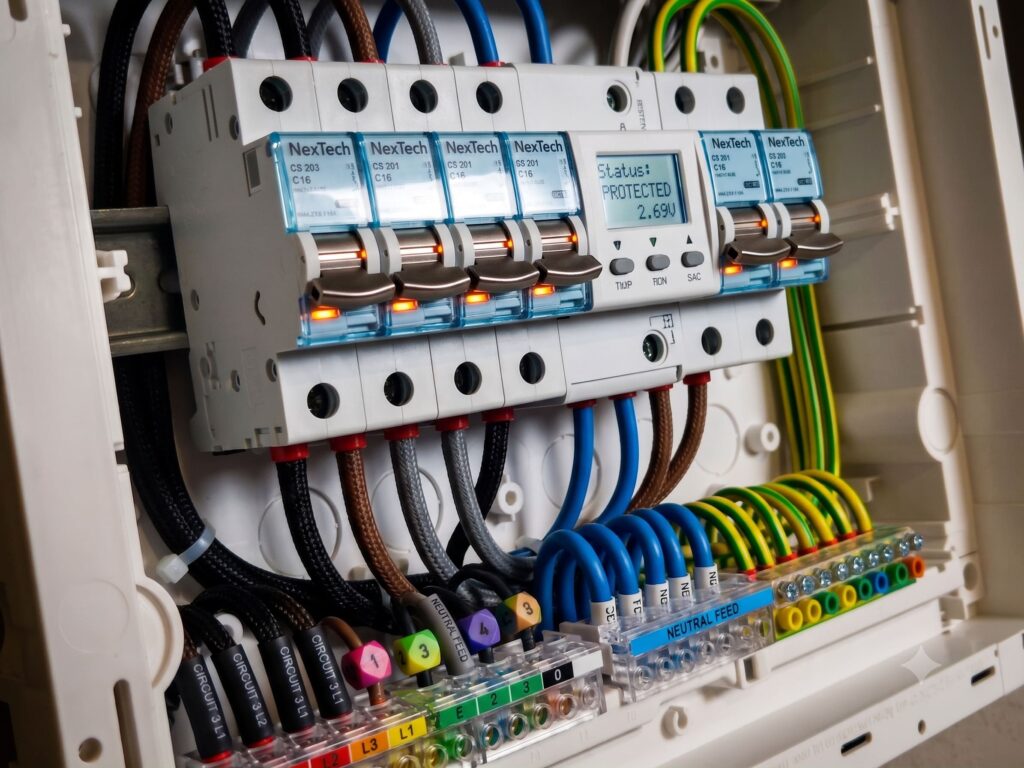

Sem esse componente instalado no Quadro de Distribuição de Circuitos (QDC), computadores, placas de ar-condicionado, inversores solares e motores ficam totalmente vulneráveis a picos de voltagem que destroem componentes eletrônicos sensíveis.

Os 3 Tipos de DPS: Entenda as Classes de Proteção

Antes de iniciar o cálculo de dimensionamento, você precisa identificar qual classe de DPS é adequada para o ponto da instalação onde o dispositivo será inserido. A norma NBR 5410 define três categorias principais:

DPS Classe I

Desenvolvido para locais expostos a descargas atmosféricas diretas, como edificações equipadas com para-raios (SPDA) ou alimentadas por redes aéreas externas em áreas de alto índice pluviométrico.

• Aplicação: Entrada principal de energia (Quadro Geral).
• Tecnologia: Capaz de drenar correntes parciais de raios de alta intensidade.

DPS Classe II

É o modelo mais utilizado em instalações residenciais, comerciais e industriais urbanas. Sua função é mitigar os efeitos de descargas atmosféricas indiretas (quedas de raios próximas) e surtos vindos da rede da concessionária.

• Aplicação: Quadro de Distribuição Principal ou Secundário (QDC).
• Parâmetro chave: Avaliado pela corrente nominal e corrente máxima de surto.

DPS Classe III

Projetado para a proteção fina de equipamentos extremamente sensíveis que ficam distantes do quadro principal ou necessitam de proteção dedicada.

• Aplicação: Próximo ao equipamento final (tomadas específicas, réguas de proteção, no-breaks).
• Exemplo de uso: Servidores, equipamentos médicos e eletroeletrônicos de alta precisão.

Parâmetros Técnicos Fundamentais para Dimensionar um DPS

Para dimensionar um DPS sem erros, você deve analisar cinco variáveis elétricas essenciais presentes na folha de dados (datasheet) do fabricante.

1. Tensão Máxima de Operação Contínua: A maior tensão RMS que pode ser aplicada continuamente ao DPS sem que ele comece a conduzir. Deve ser maior que a tensão da rede com margem de segurança (ex: 275V para redes 127V/220V).
2. Corrente Impulsiva: Exclusiva para a Classe I, representa a capacidade de suportar ondas de choque de descargas diretas (forma de onda 10/350 µs).
3. Corrente Nominal de Descarga: A corrente que o DPS suporta repetidas vezes sem se degradar (forma de onda 8/20 µs).
4. Corrente Máxima de Descarga: O valor máximo de corrente de surto que o DPS suporta uma única vez sem queimar (Classe II).
5. Nível de Proteção em Tensão: A tensão residual máxima que passa para o circuito durante a atuação do DPS. Deve ser inferior à capacidade de suporte a impulsos dos equipamentos protegidos.

Passo a Passo Prático: Como Dimensionar um DPS na Prática

Siga esta sequência estruturada para definir os parâmetros corretos do seu dispositivo:

Passo 1: Definir a Classe do Dispositivo

Avaliando a estrutura do prédio:

• Existe para-raios (SPDA) instalado? Use Classe I no QGA (ou Classe I+II).
• É uma residência ou comércio urbano comum em rede embutida/aérea padrão? Use Classe II no QDC.

Passo 2: Definir a Tensão de Operação

A tensão de operação contínua do DPS deve ser superior à tensão fase-neutro da sua região, considerando flutuações de rede:

• Para redes 127V (Fase-Neutro): Escolha de 175V ou 275V.
• Para redes 220V (Fase-Neutro): Escolha de 275V ou 385V.

Passo 3: Escolher a Capacidade de Corrente

Para instalações residenciais e comerciais padrão utilizando Classe II:

• Zonas urbanas com baixa incidência de raios: 10kA a 20kA (de 20kA a 40kA).
• Zonas rurais, descidas de serra ou áreas isoladas: mínimo de 20kA a 40kA (de 40kA a 60kA).

Passo 4: Verificar a Compatibilidade com o Nível de Proteção

Certifique-se de que o nível de proteção do DPS seja menor do que a suportabilidade dos seus eletrodomésticos. A maioria dos eletrônicos suporta até 1,5 kV.

Esquema de Ligação e Quantidade de Módulos

A quantidade de DPS instalados depende diretamente do esquema de aterramento utilizado na edificação (TN-S, TN-C ou TT) e do número de fases da rede elétrica.

Esquema de Aterramento	Fases / Neutro	Quantidade de DPS Necessários	Configuração
TN-S (Neutro e PE separados)	Monofásico (1F + N)	2 Módulos	1 Fase + 1 Neutro
TN-S (Neutro e PE separados)	Bifásico (2F + N)	3 Módulos	2 Fases + 1 Neutro
TN-S (Neutro e PE separados)	Trifásico (3F + N)	4 Módulos	3 Fases + 1 Neutro
TN-C (Neutro e PE combinados)	Trifásico (3F + PEN)	3 Módulos	3 Fases (Não usa no PEN)
TT (Terra independente)	Qualquer tipo	N Fases + 1 Neutro	Esquema N-PE dedicado

Nota importante: No sistema TN-S, a instalação de DPS no condutor neutro é obrigatória sempre que o ponto de barramento de neutro estiver distante da malha de aterramento principal.

A Importância do Disjuntor de Desconexão (Proteção de Subsidiária)

O DPS possui uma vida útil limitada pelo número e pela intensidade de surtos absorvidos ao longo do tempo. Quando chega ao fim da sua vida útil, o varistor interno pode entrar em curto-circuito permanente.

Para evitar falhas na rede, é fundamental instalar um disjuntor de proteção dedicado (ou fusível) em série antes do DPS.

Este disjuntor de desconexão garante que, caso o DPS falhe em curto-circuito, a proteção abra o circuito do DPS sem desligar a energia geral da casa. O dimensionamento deste disjuntor deve seguir estritamente a recomendação do fabricante do DPS (geralmente entre 20A e 50A com curva C e capacidade de interrupção adequada).

Se você tiver dúvidas sobre a execução do quadro ou precisar de auxílio imediato em emergências elétricas, contar com um profissional qualificado ou um serviço de eletricista 24 horas garante a adequação total à NBR 5410 com máxima segurança.

Checklist Rápido para Instalação Correta do DPS

Antes de fechar o quadro elétrico, confira os requisitos técnicos essenciais para o funcionamento adequado do sistema:

• Distância dos cabos: O comprimento total dos condutores de ligação do DPS (Fase/Neutro até o DPS e do DPS até o barramento PE) deve ser menor que 50 cm. Cabos longos adicionam indutância e reduzem a eficiência da proteção.
• Seção mínima dos condutores: Utilize cabos de no mínimo 4 mm² para Classe II (recomendado 6 mm² a 10 mm²) e 16 mm² para Classe I.
• Sinalizador de estado: Verifique a janela de inspeção visual no módulo. Se estiver verde, o dispositivo está operacional; se estiver vermelha, a proteção queimou e o refil precisa ser substituído imediatamente.
• Malha de aterramento: O DPS não funciona sem um sistema de aterramento eficiente. Garanta que a resistência de terra esteja dentro dos padrões normativos.

Garanta a Proteção Patrimonial com o Dimensionamento Certo

Aprender como dimensionar um DPS é o passo divisor de águas entre ter uma rede elétrica verdadeiramente protegida ou ficar à mercê do prejuízo causado por tempestades e picos de tensão. Ao selecionar a classe correta, adequar as correntes e respeitar a NBR 5410, seus equipamentos eletroeletrônicos funcionarão com segurança por muitos anos.
